Laser do usuwania rdzy – jak działa technologia impulsowa?

Usuwanie rdzy z metalu przez lata kojarzyło się z jedną z trzech metod: piaskowaniem, chemicznym trawieniem lub ręcznym szlifowaniem. Wszystkie działają, ale mają jedną wspólną wadę – ingerują w powierzchnię materiału, generują odpady i wymagają sporo pracy.

Dlatego w wielu branżach zaczęto stosować zupełnie inne podejście: czyszczenie laserowe. Zamiast ścierania rdzy wykorzystuje się energię światła. Wiązka lasera dosłownie odparowuje warstwę korozji i pozostawia czysty metal.

Szczególnie popularna jest dziś technologia impulsowa, która pozwala usuwać rdzę bardzo precyzyjnie i bez uszkodzenia powierzchni.

W tym artykule wyjaśnimy dokładnie:

• czym jest laserowe usuwanie rdzy

• jak działa technologia impulsowa

• jakie procesy fizyczne zachodzą podczas czyszczenia

• czym różni się laser impulsowy od ciągłego

• jakie parametry decydują o skuteczności

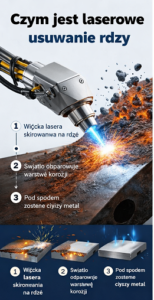

Czym jest laserowe usuwanie rdzy

Laserowe usuwanie rdzy to proces czyszczenia powierzchni metalu z wykorzystaniem energii promieniowania laserowego. W praktyce polega na skierowaniu bardzo skoncentrowanej wiązki światła na zanieczyszczoną powierzchnię.

Gdy wiązka trafia w rdzę:

1. warstwa korozji pochłania energię

2. temperatura gwałtownie rośnie

3. cząsteczki rdzy rozpadają się lub odparowują

W efekcie powstaje gaz i drobny pył, który można odessać z powierzchni. Pod spodem pozostaje czysty metal.

Kluczowe jest to, że:

• rdza absorbuje światło lasera znacznie lepiej niż stal,

• metal bazowy w dużej części odbija promieniowanie.

Dzięki temu energia trafia głównie w zanieczyszczenia, a nie w materiał konstrukcyjny.

To właśnie ta selektywność sprawia, że metoda jest bardzo precyzyjna.

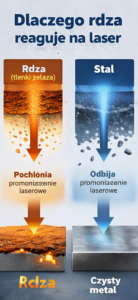

Dlaczego rdza reaguje na laser

Żeby zrozumieć działanie tej technologii, trzeba spojrzeć na skład rdzy.

Rdza to głównie tlenki żelaza:

• FeO

• Fe2O3

• Fe3O4

Ich struktura chemiczna różni się od struktury czystej stali.

Najważniejsza różnica:

tlenki metali pochłaniają promieniowanie laserowe dużo lepiej niż metaliczne żelazo.

Kiedy wiązka trafia w powierzchnię:

• rdza szybko się nagrzewa

• metal pozostaje znacznie chłodniejszy

To powoduje, że energia skupia się w warstwie zanieczyszczenia.

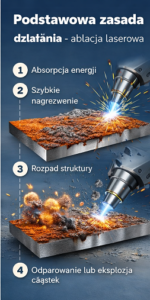

Podstawowa zasada działania – ablacja laserowa

Serce całej technologii to zjawisko fizyczne zwane ablacją laserową.

Ablacja polega na usuwaniu materiału z powierzchni przez działanie bardzo intensywnego promieniowania.

Proces przebiega w kilku krokach.

1. absorpcja energii

Rdza pochłania energię wiązki.

2. szybkie nagrzewanie

Temperatura rośnie bardzo szybko, często w ciągu nanosekund.

3. rozpad struktury

Energia rozrywa wiązania chemiczne w warstwie tlenków.

4. odparowanie lub eksplozja mikrocząstek

Zanieczyszczenia zamieniają się w gaz lub drobny pył.

5. odsłonięcie czystej powierzchni

Metal pod spodem pozostaje nienaruszony.

W uproszczeniu można powiedzieć, że laser odparowuje rdzę z powierzchni.

Jak działa laser impulsowy

W technologii impulsowej energia nie jest emitowana cały czas.

Laser generuje bardzo krótkie impulsy światła.

Każdy impuls trwa bardzo krótko, zwykle:

• nanosekundy

• pikosekundy

• femtosekundy

Impulsy mają ogromną moc chwilową.

To powoduje, że energia trafia w powierzchnię w bardzo krótkim czasie.

Efekt:

• gwałtowny wzrost temperatury

• lokalna mikroeksplozja warstwy rdzy

• oderwanie zanieczyszczenia od metalu

Podczas impulsu powstają też fale uderzeniowe i mikroplazma, które pomagają oderwać cząstki z powierzchni.

Co dzieje się w trakcie pojedynczego impulsu

Proces w skali mikro wygląda mniej więcej tak:

1. laser trafia w rdzę

2. energia wnika w strukturę materiału

3. temperatura rośnie w ułamku mikrosekundy

4. powstaje lokalne rozszerzenie termiczne

5. naprężenia rozrywają warstwę korozji

Jednocześnie część materiału przechodzi bezpośrednio w stan gazowy.

Ten proces nazywa się sublimacją.

W wielu przypadkach zachodzi też:

• topnienie

• parowanie

• wyrzut cząstek przez falę uderzeniową

Dlaczego impulsowy laser jest tak precyzyjny

Kluczową zaletą impulsowego lasera jest kontrola energii.

Można bardzo dokładnie ustawić:

• energię pojedynczego impulsu

• częstotliwość impulsów

• długość impulsu

• średnicę wiązki

Dzięki temu operator może zdecydować, czy chce:

• delikatne czyszczenie powierzchni

• usuwanie cienkiej warstwy tlenków

• agresywne usuwanie grubej korozji

Zmiana parametrów pozwala dopasować proces do materiału.

Budowa urządzenia do czyszczenia laserowego

Typowy system składa się z kilku elementów.

1. źródło lasera

Najczęściej stosuje się lasery światłowodowe (fiber laser).

Są wydajne, stabilne i kompaktowe.

2. system optyczny

Soczewki i lustra skupiają wiązkę w bardzo małym punkcie.

3. głowica skanująca

Odpowiada za przesuwanie wiązki po powierzchni.

4. system sterowania

Pozwala ustawić parametry:

• moc

• częstotliwość impulsów

• prędkość skanowania

5. system odciągu pyłu

Usuwa produkty odparowania.

Typowe parametry laserów impulsowych

W czyszczeniu przemysłowym stosuje się różne moce.

Najczęściej spotykane urządzenia impulsowe mają:

• 100 W

• 200 W

• 300 W

• 500 W

Systemy ciągłe mogą osiągać nawet kilka kilowatów mocy.

Jednak w wielu zastosowaniach mniejsza moc impulsowa daje większą precyzję.

Laser impulsowy vs laser ciągły

Obie technologie działają na podobnej zasadzie, ale różnią się sposobem dostarczania energii.

Laser impulsowy

cechy:

• krótkie impulsy energii

• wysoka precyzja

• minimalne nagrzewanie materiału

zastosowanie:

• delikatne elementy

• elektronika

• renowacja zabytków

Laser ciągły (CW)

cechy:

• stała emisja energii

• większa moc średnia

• szybsze czyszczenie dużych powierzchni

zastosowanie:

• gruba rdza

• konstrukcje stalowe

• przemysł ciężki

Dlaczego laser nie niszczy metalu

Największa obawa przy tej technologii brzmi zwykle tak:

czy laser nie uszkodzi powierzchni?

W praktyce dzieje się odwrotnie.

Metal pozostaje nienaruszony z trzech powodów:

1. rdza absorbuje więcej energii

2. stal odbija część promieniowania

3. impulsy są bardzo krótkie

To powoduje, że energia nie zdąży przeniknąć głęboko w materiał.

Zalety technologii impulsowej

Laserowe usuwanie rdzy ma kilka dużych zalet.

brak materiałów ściernych

Nie potrzeba piasku ani chemii.

brak kontaktu z powierzchnią

Laser nie dotyka metalu.

wysoka precyzja

Można czyścić nawet bardzo małe elementy.

brak odpadów chemicznych

Proces generuje głównie pył i parę.

automatyzacja

System można zintegrować z robotem.

Gdzie stosuje się czyszczenie laserowe

Technologia jest dziś używana w wielu branżach.

przemysł motoryzacyjny

• przygotowanie powierzchni przed spawaniem

• czyszczenie form

przemysł lotniczy

• usuwanie powłok

• konserwacja elementów konstrukcyjnych

energetyka

• czyszczenie turbin

• renowacja instalacji

konserwacja zabytków

• usuwanie korozji ze starych elementów

produkcja przemysłowa

• czyszczenie linii produkcyjnych

Ograniczenia technologii

Laser nie jest rozwiązaniem idealnym.

Najczęstsze ograniczenia:

• wysoki koszt urządzeń

• konieczność stosowania osłon laserowych

• wolniejsze czyszczenie bardzo dużych powierzchni

Jednak rozwój technologii szybko zmniejsza te bariery.

Przyszłość laserowego usuwania rdzy

Rozwój laserów światłowodowych sprawia, że systemy są coraz:

• tańsze

• bardziej wydajne

• łatwiejsze w obsłudze

Coraz częściej pojawiają się też:

• mobilne urządzenia ręczne

• roboty czyszczące

• systemy automatyczne

W wielu branżach laser zaczyna wypierać piaskowanie.

Podsumowanie

Laser impulsowy usuwa rdzę dzięki zjawisku ablacji laserowej. Krótkie impulsy światła o wysokiej energii powodują szybkie nagrzewanie i odparowanie warstwy korozji, podczas gdy metal pod spodem pozostaje praktycznie nienaruszony.

To rozwiązanie daje dużą precyzję, ogranicza odpady i pozwala czyścić elementy, których nie da się bezpiecznie obrabiać metodami mechanicznymi.

Dlatego technologia impulsowa coraz częściej pojawia się w przemyśle, renowacji oraz produkcji.
