Chłodzenie lasera – co trzeba wiedzieć w praktyce

Lasery są dziś wszędzie. Od przemysłu, przez medycynę, aż po małe urządzenia hobbystyczne. Niezależnie od zastosowania, jedno się nie zmienia: laser generuje ciepło. I to często więcej, niż się na początku wydaje.

Jeśli chłodzenie jest źle zaprojektowane, pojawiają się problemy. Spada moc, pogarsza się jakość wiązki, skraca się żywotność, a w skrajnych przypadkach sprzęt po prostu się uszkadza. Dlatego warto rozumieć temat od strony praktycznej, a nie tylko „teoretycznie coś tam chłodzić”.

Skąd bierze się ciepło w laserze

Laser nie zamienia całej energii elektrycznej w światło. Spora część idzie w ciepło. W zależności od typu lasera sprawność może wynosić:

• diodowe: około 30–60%
• CO₂: często poniżej 20%
• światłowodowe: nawet 40–50%, ale nadal dużo energii zamienia się w ciepło

Reszta energii musi zostać odprowadzona. I to szybko.

Najwięcej ciepła powstaje w:

• diodzie lub medium aktywnym
• układach zasilania
• elementach optycznych przy dużych mocach

Dlaczego chłodzenie jest tak ważne

Temperatura wpływa na wszystko:

1. Stabilność mocy
Laser przy wysokiej temperaturze traci wydajność. Moc zaczyna „pływać”.

2. Długość fali
Zmiany temperatury powodują przesunięcia długości fali. W niektórych zastosowaniach to krytyczny problem.

3. Żywotność
Każde kilka stopni więcej znacząco skraca czas pracy diody.

4. Bezpieczeństwo
Przegrzanie może doprowadzić do uszkodzenia, a nawet niebezpiecznych sytuacji.

Podstawowe metody chłodzenia

1. Chłodzenie pasywne (radiatory)

Najprostsza metoda.

Działa dobrze przy:

• małych mocach
• pracy przerywanej

W praktyce:

• duży radiator z aluminium lub miedzi
• dobra pasta termoprzewodząca
• odpowiedni przepływ powietrza

Problem: szybko dochodzi do granicy wydajności.

2. Chłodzenie aktywne powietrzem

Czyli radiator + wentylator.

To najczęstsze rozwiązanie w:

• laserach diodowych
• urządzeniach desktopowych

Na co zwrócić uwagę:

• kierunek przepływu powietrza
• czystość (kurz zabija wydajność)
• hałas vs wydajność

To rozwiązanie jest tanie i wystarczające dla większości średnich mocy.

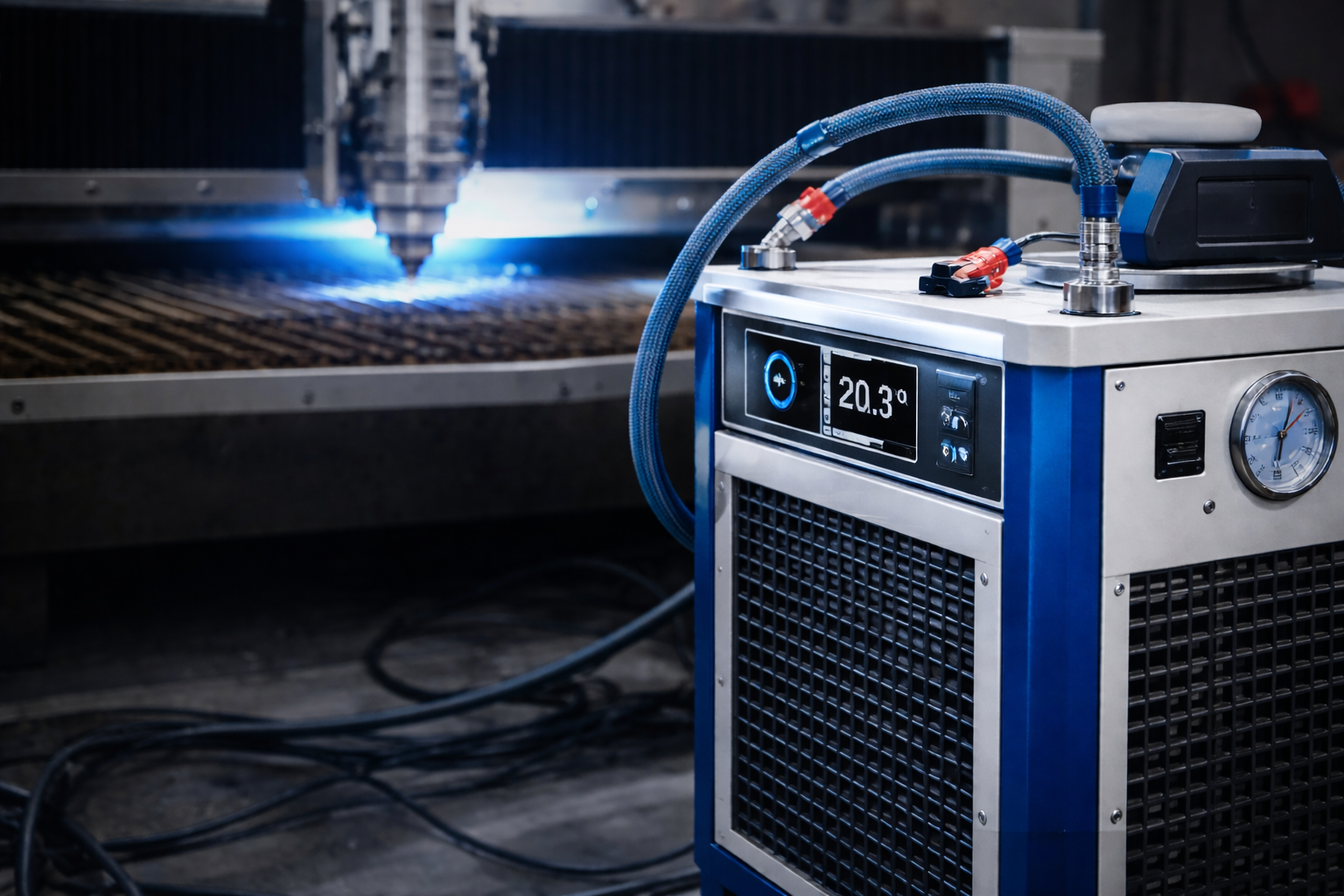

3. Chłodzenie wodne

Standard w mocniejszych systemach.

Składa się z:

• pompy
• chłodnicy (radiatora wodnego)
• zbiornika
• przewodów

Zalety:

• bardzo wysoka wydajność
• stabilna temperatura

Wady:

• większa złożoność
• ryzyko wycieku
• konieczność kontroli jakości cieczy

W praktyce chłodzenie wodne jest często jedyną sensowną opcją przy dużych laserach.

4. Moduły Peltiera (TEC)

Ciekawa opcja, ale często źle rozumiana.

Pozwalają:

• chłodzić poniżej temperatury otoczenia
• stabilizować temperaturę bardzo dokładnie

Problem:

• generują dodatkowe ciepło po drugiej stronie
• wymagają dobrego odprowadzenia ciepła

W praktyce używa się ich raczej do stabilizacji niż do głównego chłodzenia.

Najczęstsze błędy w chłodzeniu laserów

1. Niedoszacowanie ilości ciepła
Ludzie patrzą tylko na moc lasera, a nie na sprawność.

2. Zbyt mały radiator
„Bo się zmieści” to nie jest dobre kryterium.

3. Słaby kontakt termiczny
Brak pasty lub źle dociśnięte elementy.

4. Ignorowanie przepływu powietrza
Wentylator jest, ale powietrze nie ma gdzie płynąć.

5. Brak monitoringu temperatury
Bez czujnika działasz na ślepo.

Jak dobrać chłodzenie w praktyce

Zamiast zgadywać, warto podejść do tego w prosty sposób:

Krok 1: Oszacuj ilość ciepła
Jeśli laser ma 100 W i sprawność 30%, to:

• 30 W idzie w światło
• 70 W trzeba odprowadzić

Krok 2: Określ dopuszczalną temperaturę
Zależnie od typu lasera, ale często:

• 20–30°C dla stabilnej pracy

Krok 3: Dobierz system chłodzenia

• do ~30 W strat: powietrze może wystarczyć
• 30–150 W: aktywne powietrze lub małe chłodzenie wodne
• powyżej: chłodzenie wodne praktycznie obowiązkowe

Krok 4: Dodaj zapas
Nigdy nie projektuj „na styk”. Minimum 20–30% zapasu.

Praktyczne wskazówki, które robią różnicę

• używaj dobrej pasty termicznej, nie najtańszej
• unikaj szczelin powietrznych
• dbaj o czystość układu chłodzenia
• kontroluj temperaturę czujnikiem, nie „na oko”
• testuj w realnych warunkach pracy

Jeśli masz chłodzenie wodne:

• używaj wody demineralizowanej lub płynu chłodzącego
• sprawdzaj przepływ
• kontroluj szczelność

Chłodzenie a jakość pracy lasera

To często pomijany temat.

Stabilna temperatura oznacza:

• stabilną moc
• powtarzalne wyniki
• lepszą jakość cięcia lub grawerowania

W praktyce dobrze zaprojektowane chłodzenie robi większą różnicę niż niewielki wzrost mocy lasera.

Kiedy chłodzenie zaczyna być krytyczne

Są sytuacje, gdzie nie ma miejsca na kompromisy:

• praca ciągła przez wiele godzin
• wysoka moc
• precyzyjne zastosowania (np. medycyna, mikroobróbka)
• zamknięte obudowy bez dobrej wentylacji

W takich przypadkach chłodzenie to nie dodatek. To kluczowy element całego systemu.

Podsumowanie

Chłodzenie lasera to nie jest coś, co „jakoś się zrobi”. To jeden z najważniejszych elementów całego układu.

Jeśli zrobisz je dobrze:

• laser działa stabilnie
• żyje dłużej
• daje powtarzalne efekty

Jeśli zrobisz je źle:

• tracisz moc
• skracasz żywotność
• ryzykujesz awarię

W praktyce najważniejsze są trzy rzeczy: realistyczne oszacowanie ciepła, dobry kontakt termiczny i zapas wydajności. Reszta to już dopracowanie szczegółów.
